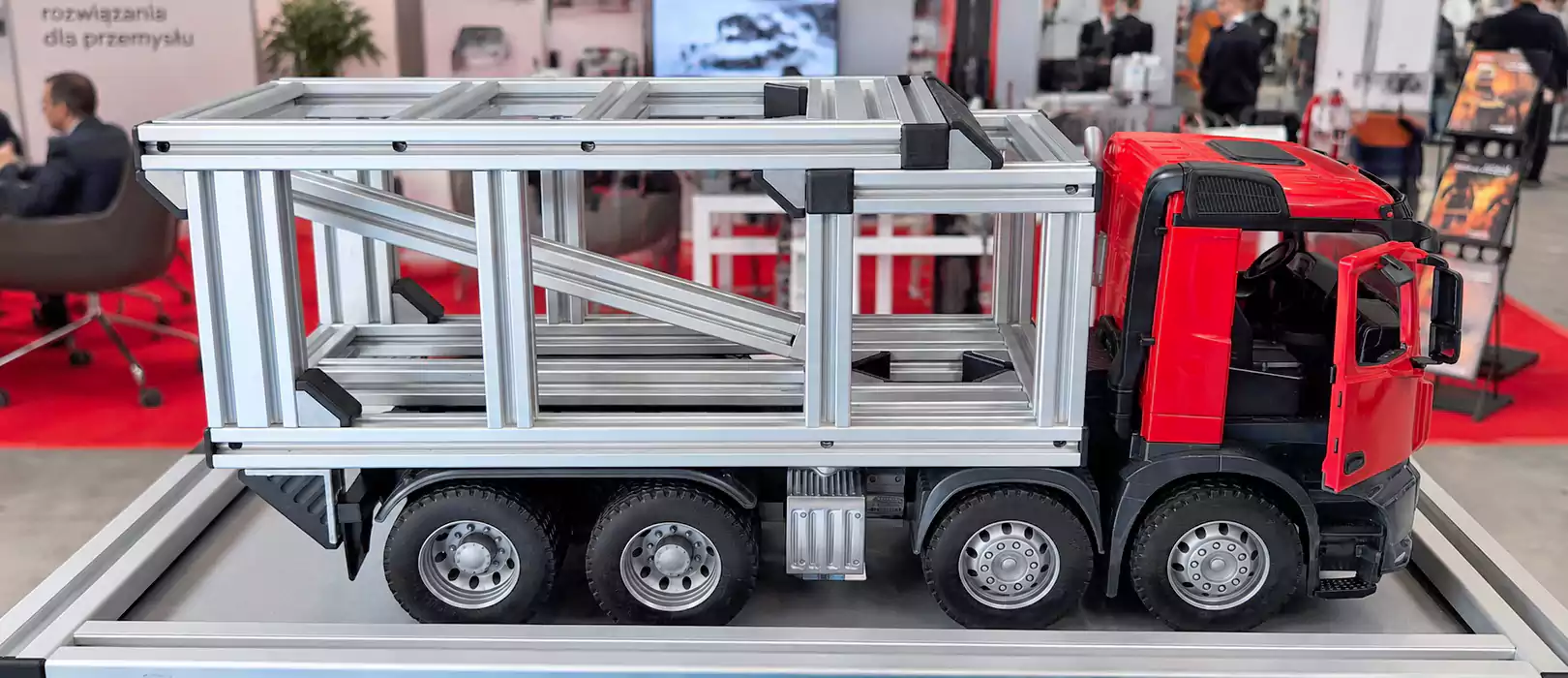

Zabudowa pojazdów specjalnych z profili aluminiowych konstrukcyjnych

Furgon serwisowy, w którym każde narzędzie ma swoje miejsce. Pojazd ratowniczy z wyposażeniem dostępnym w kilka sekund. Mobilne stoisko targowe, które rozkłada się na parkingu i po dwóch dniach wraca do bazy. Wszystkie te pojazdy łączy jedno: fabrycznie były pustą przestrzenią ładunkową, a to, co jest w środku, ktoś zaprojektował i zbudował osobno.

Ta praca ma własną specyfikę, dość odległą od budowania konstrukcji na hali. Musi zmieścić się w dopuszczalnej masie pojazdu i nie zabrać całej ładowności. A przy tym powinna przetrwać lata w środowisku, w którym zimą pojawia się sól drogowa, a latem temperatura we wnętrzu potrafi zaskoczyć.

Ten tekst opisuje, na czym polega zabudowa pojazdów specjalnych z profili aluminiowych konstrukcyjnych i o czym warto pomyśleć, zanim powstanie pierwszy rysunek.

Co kryje się pod pojęciem pojazdu specjalnego

Kategoria jest szeroka i obejmuje pojazdy o zupełnie różnym przeznaczeniu.

Najliczniejsza grupa to pojazdy serwisowe i techniczne - furgony ekip utrzymania ruchu, serwisu urządzeń, instalatorów. Ich wnętrze to głównie systemy przechowywania: regały, szuflady, uchwyty narzędziowe, miejsce na części zamienne.

Pojazdy ratownicze i specjalistyczne mają wymagania ostrzejsze, bo liczy się czas dostępu do sprzętu i pewność, że wszystko jest na swoim miejscu.

Pojazdy ekspozycyjne, dydaktyczne i mobilne biura to osobny świat, w którym zabudowa jest jednocześnie wnętrzem użytkowym i wizytówką. Lady, blaty, ścianki działowe, konstrukcje pod ekrany i sprzęt multimedialny.

Zabudowy laboratoryjne i pomiarowe wymagają stabilnych stanowisk pod aparaturę.

Mimo różnic wszystkie te zabudowy rozwiązują ten sam problem: jak zamienić pustą skrzynię w uporządkowaną przestrzeń roboczą, nie przekraczając przy tym możliwości pojazdu.

Masa, czyli parametr, który znaczy najwięcej

W pojeździe każdy kilogram zabudowy to kilogram odjęty od ładowności. Dopuszczalna masa całkowita jest ustalona i nie da się jej negocjować, więc ciężka konstrukcja wnętrza oznacza wprost mniej sprzętu, który można wozić.

To dlatego aluminium wyparło w tym zastosowaniu wiele rozwiązań stalowych. Przy porównywalnej sztywności konstrukcja aluminiowa waży wyraźnie mniej, a różnica narasta z każdym metrem profilu i każdą półką.

Konsekwencje sięgają dalej niż sama ładowność. Lżejsza zabudowa to niższe zużycie paliwa przy codziennej eksploatacji i mniejsze obciążenie zawieszenia. W pojazdach, które pokonują dużo kilometrów, ta różnica kumuluje się przez lata.

Co buduje się z profili we wnętrzu

W praktyce zabudowa składa się z kilku warstw, które powstają w określonej kolejności.

Rama nośna przenosi obciążenia na konstrukcję pojazdu i stanowi bazę dla wszystkiego pozostałego. To ona decyduje o sztywności całości.

Systemy przechowywania to najczęściej regały z szufladami, szafki zamykane i otwarte półki z obrzeżem. Do zabudowy wnętrz dobrze sprawdzają się mniejsze przekroje, na przykład profil aluminiowy 30x30, który daje wystarczającą sztywność przy zachowaniu niskiej masy i nie zabiera cennych centymetrów przestrzeni ładunkowej.

Blaty robocze i stanowiska pojawiają się w pojazdach serwisowych i laboratoryjnych, często z imadłem lub uchwytem do pracy na miejscu.

Ścianki działowe oddzielają przestrzeń ładunkową od kabiny albo dzielą wnętrze na strefy.

Konstrukcje wysuwne - szuflady na prowadnicach, wysuwane platformy, ramy ułatwiające dostęp do sprzętu w głębi pojazdu - są najbardziej wymagającą częścią projektu, bo muszą pracować płynnie mimo drgań i pochyleń.

Drzwiczki, klapy i szafki wymagają osobnego kompletu okuć. W grupie drzwi i okuć znajdują się zawiasy, zamki, zatrzaski i uchwyty dopasowane do systemu profili, więc nie trzeba dorabiać rozwiązań na miejscu.

Instalacje elektryczne prowadzi się w rowkach profili albo w kanałach kablowych mocowanych do konstrukcji. W pojeździe ma to podwójne znaczenie: porządkuje wnętrze i chroni przewody przed przetarciem, które przy stałych drganiach jest realnym zagrożeniem.

Mocowanie zabudowy do pojazdu

To najbardziej niedoceniany etap całej pracy. Zabudowa może być doskonale zaprojektowana, ale o jej bezpieczeństwie decyduje sposób połączenia z pojazdem.

Producenci podwozi publikują wytyczne dla producentów zabudów w których wskazują dopuszczalne punkty mocowania, miejsca zabronione oraz zasady ingerencji w ramę i poszycie. Warto do nich sięgnąć przed rozpoczęciem prac, a nie po. Przypadkowe wiercenie w podłodze furgonu potrafi naruszyć elementy konstrukcyjne albo przebiegające pod nią instalacje.

Osobną kwestią jest kontakt aluminium ze stalowymi elementami pojazdu. W obecności wilgoci, a zimą także soli drogowej, styk różnych metali sprzyja korozji galwanicznej. Dobór łączników i rozdzielenie materiałów w miejscach narażonych na zawilgocenie to decyzja, którą podejmuje się na etapie projektu.

Formalności, o których warto pamiętać

Zabudowa zmienia pojazd. W zależności od zakresu prac może to wymagać potwierdzenia w badaniu technicznym i odnotowania w dokumentach, zwłaszcza gdy zmienia się przeznaczenie pojazdu albo liczba miejsc.

To temat, który najlepiej wyjaśnić w stacji kontroli pojazdów albo z zabudowcą, zanim konstrukcja powstanie. Gotowa zabudowa, której nie da się zalegalizować, jest problemem znacznie droższym niż zapytanie zadane na początku.

Podsumowanie

Zabudowa pojazdu specjalnego to konstrukcja pracująca w warunkach, w których niewiele innych musi wytrzymać: przy zmiennych temperaturach i twardym limicie masy.

Profile aluminiowe konstrukcyjne dobrze się w tej roli sprawdzają, bo pozwalają zbudować lekką i sztywną ramę, dopasować ją do konkretnego modelu pojazdu i przebudować wnętrze, gdy zmieni się zakres pracy ekipy. Podobne zasady obowiązują przy konstrukcjach montowanych na zewnątrz pojazdu, o czym pisaliśmy przy okazji bagażnika dachowego.

W Leanflex zamówisz profile serii LB i LI wraz z akcesoriami, a także elementy przycięte na wymiar i obrobione zgodnie z dokumentacją projektu.
