Konstrukcja pod tablice informacyjne z profili aluminiowych

Profile aluminiowe konstrukcyjne kojarzą się przede wszystkim z halą produkcyjną: stanowiskami montażowymi, osłonami maszyn, wózkami. Realizacja, którą pokazujemy poniżej, dowodzi, że ten sam system sprawdza się także tam, gdzie liczy się nie tylko funkcja, ale i wygląd - w przestrzeni publicznej, na oczach mieszkańców i turystów.

Co powstało

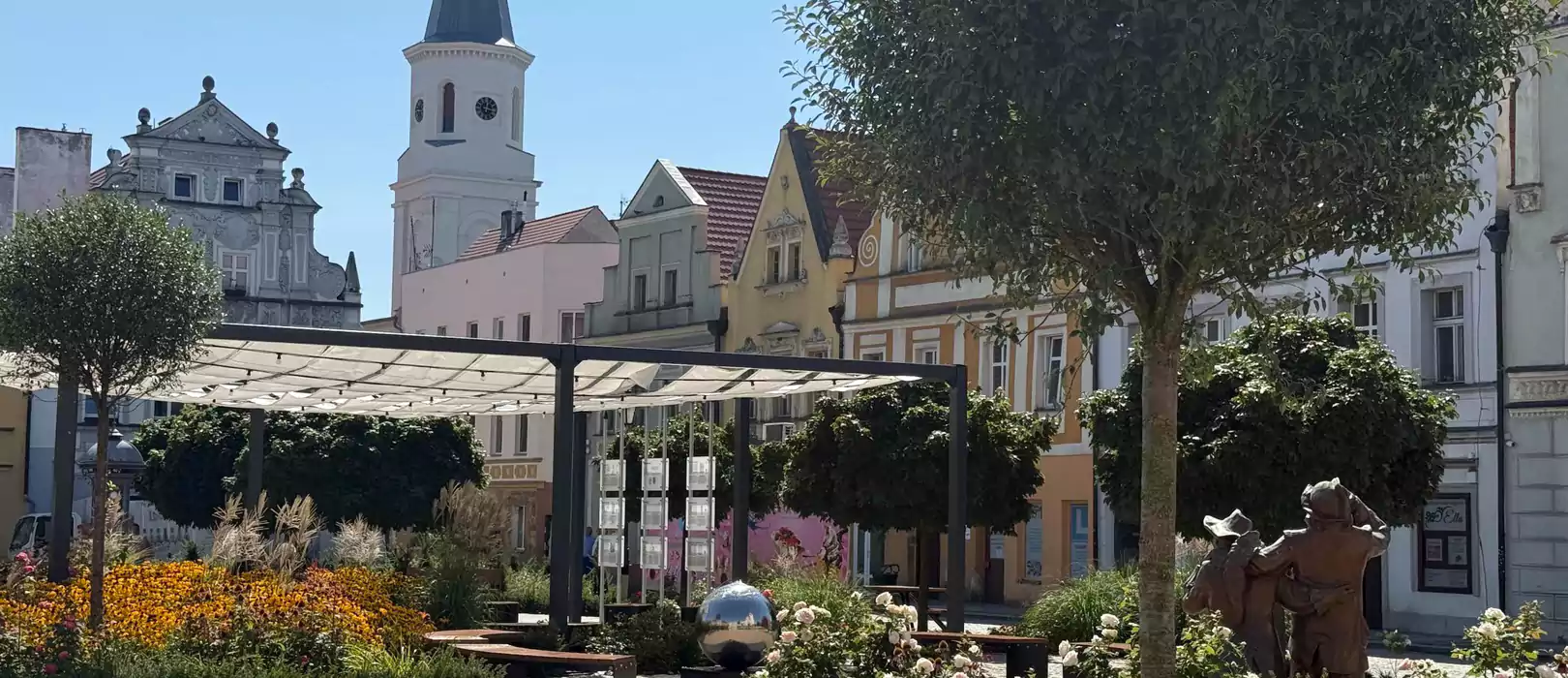

Na zrewitalizowanym rynku w Bytomiu Odrzańskim stanęła wolnostojąca konstrukcja ekspozycyjna, mieszcząca zestaw tablic o historii i atrakcjach miasta. Realizację wykonał Miejsko-Gminny Ośrodek Kultury w Bytomiu Odrzańskim, który udostępnił nam zdjęcia. Panele rozmieszczono w kilku pionowych pasach, po kilka sztuk jeden nad drugim, tworząc czytelną siatkę. Treści przygotowano w trzech językach, z kodami QR odsyłającymi do materiałów rozszerzonych.

Konstrukcję oparto na smukłych słupkach z profilu aluminiowego, rozpiętych pomiędzy posadzką a górną belką zadaszenia. Panele nie są przykręcone do pełnej ściany - zawieszono je punktowo między słupkami, w pewnym odstępie od nich. Dzięki temu całość zachowuje lekkość, nie zasłania widoku na pierzeję rynku i nie tworzy efektu bariery w środku placu.

Dlaczego akurat profil aluminiowy

W przestrzeni publicznej konstrukcja pracuje przez cały rok, bez serwisu i bez możliwości schowania jej przed pogodą. To zawęża listę materiałów.

Aluminium jest odporne na korozję, a powierzchnia anodowana nie wymaga malowania i dobrze znosi warunki zewnętrzne. Konstrukcja stalowa wymagałaby zabezpieczenia antykorozyjnego, a każde uszkodzenie powłoki - poprawki, i to w miejscu, gdzie rusztowanie na środku rynku jest kłopotem samym w sobie.

Drugi argument to montaż. Konstrukcja skręcana nie wymaga spawania na miejscu, co przy pracy w przestrzeni miejskiej ma realne znaczenie organizacyjne. Elementy przygotowuje się wcześniej, na placu zostaje samo złożenie.

Trzeci - i w tym przypadku najważniejszy - to wygląd. Anodowany profil ma jednolitą, matową powierzchnię, która nie konkuruje z otoczeniem. Na rynku obudowanym zabytkowymi kamienicami to nie jest kwestia drugorzędna: konstrukcja ma pokazywać treść, a nie siebie.

Mocowanie paneli i wymiana treści

Panele osadzono w uchwytach punktowych, przykręconych do słupków. To rozwiązanie ma jedną praktyczną zaletę, która ujawni się dopiero za kilka lat: pojedynczą tablicę można zdemontować i wymienić bez ruszania całej konstrukcji.

W obiekcie kultury to sytuacja normalna. Zmienia się oferta, pojawia się nowa ekspozycja, trzeba poprawić błąd w tłumaczeniu albo zaktualizować mapę atrakcji. Przy konstrukcji spawanej lub przy tablicy wykonanej jako jedna sztywna płyta oznaczałoby to wymianę całości. Tutaj oznacza wymianę jednego panelu.

Rowek profilu daje dodatkowe pole manewru już po montażu. Można w nim zamocować dodatkowy uchwyt, tabliczkę z opisem czy element informacyjny - bez wiercenia w konstrukcji, która stoi już na miejscu.

Co warto przemyśleć przy podobnej konstrukcji

Konstrukcja stojąca na zewnątrz pracuje w innych warunkach niż ta sama rama w budynku i trzy rzeczy trzeba ustalić na etapie projektu.

Pierwsza to posadowienie. Wolnostojąca konstrukcja z panelami działa jak żagiel - parcie wiatru na płaską powierzchnię jest głównym obciążeniem, z jakim musi sobie poradzić. Sposób zakotwienia w podłożu i rozstaw punktów mocowania wynikają właśnie z tego, a nie z ciężaru samych tablic.

Druga to dostęp do treści. Jeśli panele mają być wymieniane, mocowanie musi być rozbieralne narzędziem, które da się przyłożyć na miejscu, bez demontażu sąsiednich elementów.

Trzecia to zapas w konstrukcji. Warto z góry założyć, że tablic z czasem przybędzie. Przy systemie profili dołożenie kolejnego pasa oznacza rozbudowę, a nie projekt od nowa - ale tylko wtedy, gdy przewidziano na to miejsce.

Gdzie jeszcze sprawdzi się takie rozwiązanie

Ten sam schemat - słupki z profilu, panele mocowane punktowo, możliwość wymiany pojedynczego elementu - można przenieść w wiele miejsc:

• muzea i izby pamięci, gdzie ekspozycja zmienia się cyklicznie
• parki, ścieżki edukacyjne i szlaki turystyczne
• uczelnie i szkoły - tablice z informacjami dla studentów i uczniów
• urzędy i obiekty użyteczności publicznej
• targi i wystawy, gdzie konstrukcję trzeba rozłożyć i złożyć ponownie w innym miejscu
• zakłady produkcyjne - strefy wejściowe, tablice z polityką jakości, informacje dla odwiedzających

W każdym z tych zastosowań wraca ta sama zaleta: konstrukcja z profili aluminiowych konstrukcyjnych nie jest zamknięta. Da się ją poszerzyć, przenieść albo przebudować, gdy zmieni się potrzeba.

Podsumowanie

Realizacja w Bytomiu Odrzańskim pokazuje, że system profili aluminiowych nie jest wyłącznie rozwiązaniem przemysłowym. Tam, gdzie potrzebna jest konstrukcja trwała, odporna na warunki zewnętrzne, estetyczna i możliwa do modyfikacji po latach, sprawdza się równie dobrze jak na hali.

Jeśli planujesz podobną konstrukcję, w Leanflex zamówisz profile serii LB i LI wraz z akcesoriami, a także elementy przycięte na wymiar i obrobione zgodnie z dokumentacją projektu.
